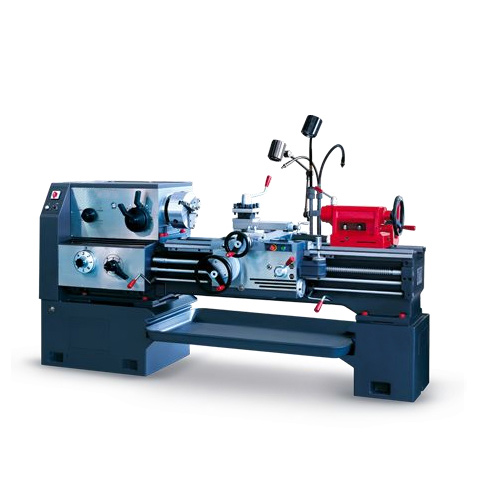

CA系列普通车床本车床适用于车削内外圆柱面，圆锥面及其它旋转面，车削各种公制、英制、模数和径节螺纹，并能进行钻孔和拉油槽等工作。 CA系列产品，以"A"型号为基型，派生出几种变形产品。 床身宽于一般车床，具有较高的刚度，导轨面经中类淬火，经久耐磨。
项目 | 单位 | CA6140 | CA6240 | CA6150 | CA6250 | CA6161 | CA6261 |
床身上回转直径 | mm | φ400(16") | φ400(16") | φ500(20") | φ500(20") | φ610(24") | φ610(24") |
刀架上回转直径 | mm | φ210 | φ210 | φ300 | φ300 | φ370 | φ370 |
(8 1/4") | (8 1/4") | (12") | (12") | (14 9/16 ") | (14 9/16 ") | ||
马鞍内回转直径× | mm |
| φ630(25") |
| φ720(28") |
| φ830 |
有效宽度 | ×210 | ×210 | (32 2/3 ") | ||||
|
|
| ×210 | ||||
二顶尖间长度 | mm | 750/1000/ | 750/1000/ | 750/1000/ | 750/1000/ | 750/1000/ | 750/1000/ |
1500/2000/ | 1500/2000/ | 1500/2000/ | 1500/2000/ | 1500/2000/ | 1500/2000/ | ||
3000 | 3000 | 3000 | 3000 | 3000 | 3000 | ||
(29"/40"/ | (29"/40"/ | (29"/40"/ | (29"/40"/ | (29"/40"/ | (29"/40"/ | ||
60"/118") | 60"/118") | 60"/118") | 60"/118") | 60"/118") | 60"/118") | ||
床身宽度、硬度 | mm | 400、RC52 | 400、RC52 | 400、RC52 | 400、RC52 | 400、RC52 | 400、RC52 |
刀杆截面 | mm | 25×25 | 25×25 | 25×25 | 25×25 | 25×25 | 25×25 |
正传 | r/min | 10-1400 | 10-1400 | 10-1400 | 10-1400 | 10-1400 | 10-1400 |
(24 kinds) | (24 kinds) | (24 kinds) | (24 kinds) | (24 kinds) | (24 kinds) | ||
反转 | r/min | 14-1580 | 14-1580 | 14-1580 | 14-1580 | 14-1580 | 14-1580 |
(12 kinds) | (12 kinds) | (12 kinds) | (12 kinds) | (12 kinds) | (12 kinds) | ||
主轴内孔直径 | mm | φ80 | φ80 | φ80 | φ80 | φ80 | φ80 |
(3 9/64") | (3 9/64") | (3 9/64") | (3 9/64") | (3 9/64") | (3 9/64") | ||
主轴头型式 | mm | A28 | A28 | A28 | A28 | A28 | A28 |
前主轴孔锥度 |
| φ90(1:20) | φ90(1:20) | φ90(1:20) | φ90(1:20) | φ90(1:20) | φ90(1:20) |
进给数量 |
| 64 kinds | 64 kinds | 64 kinds | 64 kinds | 64 kinds | 64 kinds |
(for each) | (for each) | (for each) | (for each) | (for each) | (for each) | ||
标准 | mm/r | 0.11-1.6 | 0.11-1.6 | 0.11-1.6 | 0.11-1.6 | 0.11-1.6 | 0.11-1.6 |
小进给 | mm/r | 0.028-0.11 | 0.028-0.11 | 0.028-0.11 | 0.028-0.11 | 0.028-0.11 | 0.028-0.11 |
加大进给 | mm/r | 1.76-6.4 | 1.76-6.4 | 1.76-6.4 | 1.76-6.4 | 1.76-6.4 | 1.76-6.4 |
标准 | mm/r | 0.05-0.8 | 0.05-0.8 | 0.05-0.8 | 0.05-0.8 | 0.05-0.8 | 0.05-0.8 |
小进给 | mm/r | 0.014-0.05 | 0.014-0.05 | 0.014-0.05 | 0.014-0.05 | 0.014-0.05 | 0.014-0.05 |
加大进给 | mm/r | 0.88-3.2 | 0.88-3.2 | 0.88-3.2 | 0.88-3.2 | 0.88-3.2 | 0.88-3.2 |
公制螺纹范围 | mm | 1-192 | 1-192 | 1-192 | 1-192 | 1-192 | 1-192 |
(44 kinds) | (44 kinds) | (44 kinds) | (44 kinds) | (44 kinds) | (44 kinds) | ||
英制螺纹范围 | t.p.i | 2001/2/24 | 2001/2/24 | 2001/2/24 | 2001/2/24 | 2001/2/24 | 2001/2/24 |
(28kinds) | (28kinds) | (28kinds) | (28kinds) | (28kinds) | (28kinds) | ||
模数螺纹范围 | mm | 0.25-48(module) | 0.25-48(module) | 0.25-48(module) | 0.25-48(module) | 0.25-48(module) | 0.25-48(module) |
(39 kinds) | (39 kinds) | (39 kinds) | (39 kinds) | (39 kinds) | (39 kinds) | ||
径节螺纹范围 | D.P | 1/2-96 | 1/2-96 | 1/2-96 | 1/2-96 | 1/2-96 | 1/2-96 |
(38 kinds) | (38 kinds) | (38 kinds) | (38 kinds) | (38 kinds) | (38 kinds) | ||
床鞍纵向快移速度 | m/min | 4 m/min | 4 m/min | 4 m/min | 4 m/min | 4 m/min | 4 m/min |
刀架横向快移速度 | m/min | 2 m/min | 2 m/min | 2 m/min | 2 m/min | 2 m/min | 2 m/min |
刀架转盘回转角度 | ° | ±90 | ±90 | ±90 | ±90 | ±90 | ±90 |
横刀架行程 | mm | 320 | 320 | 320 | 320 | 420 | 420 |
(12 1/2") | (12 1/2") | (12 1/2") | (12 1/2") | (16 4/25") | (16 4/25") | ||
小刀架移动行程 | mm | 140 | 140 | 140 | 140 | 140 | 140 |
(5 1/2") | (5 1/2") | (5 1/2") | (5 1/2") | (5 1/2") | (5 1/2") | ||
床尾 |
|
|
|
|
|
|
|
床尾主轴行程 | mm | 150 | 150 | 150 | 150 | 150 | 150 |
(5 29/32") | (5 29/32") | (5 29/32") | (5 29/32") | (5 29/32") | (5 29/32") | ||
床尾主轴直径 | mm | φ75 | φ75 | φ75 | φ75 | φ75 | φ75 |
(2 61/64") | (2 61/64") | (2 61/64") | (2 61/64") | (2 61/64") | (2 61/64") | ||
床尾主轴孔锥度 |
| 莫氏圆锥5号 | 莫氏圆锥5号 | 莫氏圆锥5号 | 莫氏圆锥5号 | 莫氏圆锥5号 | 莫氏圆锥5号 |
主电机 | kW | 7.5 (10 Hp) | 7.5 (10 Hp) | 7.5 (10 Hp) | 7.5 (10 Hp) | 7.5 (10 Hp) | 7.5 (10 Hp) |
750mm | kg | 1990/2680 | 1990/2680 | 2060/2410 | 2060/2410 | 2180/3000 | 2180/3000 |
1000mm | kg | 2070/2760 | 2070/2760 | 2140/2830 | 2140/2830 | 2260/3200 | 2260/3200 |
1500mm | kg | 2220/3020 | 2220/3020 | 2290/3050 | 2290/3050 | 2437/3400 | 2437/3400 |
2000mm | kg | 2570/3420 | 2570/3420 | 2640/3490 | 2640/3490 | 2787/3800 | 2787/3800 |
750mm |
| 2418×1000 | 2418×1000 | 2418×1037 | 2418×1037 | 2418×1130 | 2418×1130 |
×1270/ | ×1270/ | ×1315/ | ×1315/ | ×1370/ | ×1370/ | ||
2600×1520 | 2600×1520 | 2600×1520 | 2600×1520 | 2600×1620 | 2600×1620 | ||
×2010 | ×2010 | ×2010 | ×2010 | ×2010 | ×2010 | ||
1000mm |
| 2668×1000 | 2668×1000 | 2668×1037 | 2668×1037 | 2668×1130 | 2668×1130 |
×1270/ | ×1270/ | ×1315/ | ×1315/ | ×1370/ | ×1370/ | ||
2850×1520 | 2850×1520 | 2850×1520 | 2850×1520 | 2850×1620 | 2850×1620 | ||
×2010 | ×2010 | ×2010 | ×2010 | ×2010 | ×2010 | ||
1500mm |
| 3168×1000 | 3168×1000 | 3168×1037 | 3168×1037 | 3168×1130 | 3168×1130 |
×1270/ | ×1270/ | ×1315/ | ×1315/ | ×1370/ | ×1370/ | ||
3350×1520 | 3350×1520 | 3350×1520 | 3350×1520 | 3350×1620 | 3350×1620 | ||
×2010 | ×2010 | ×2010 | ×2010 | ×2010 | ×2010 | ||
2000mm |
| 3668×1000 | 3668×1000 | 3668×1037 | 3668×1037 | 3668×1130 | 3668×1130 |
×1270/ | ×1270/ | ×1315/ | ×1315/ | ×1370/ | ×1370/ | ||
3850×1520 | 3850×1520 | 3850×1520 | 3850×1520 | 3850×1620 | 3850×1620 | ||
×2010 | ×2010 | ×2010 | ×2010 | ×2010 | ×2010 | ||
3000mm |
|
|
|
|
| 4668×1130 | 4668×1130 |
×1370/ | ×1370/ | ||||||
