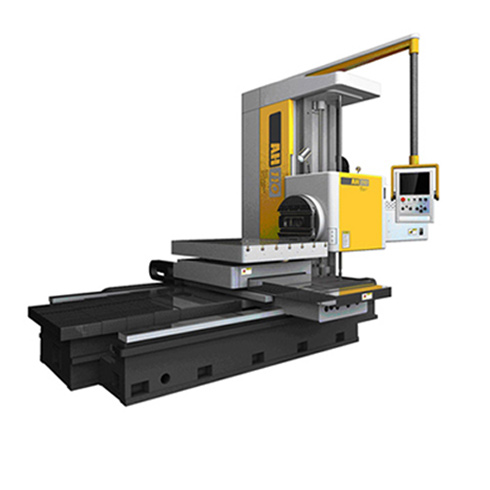

AH系列自动卧式铣镗床是操作便捷的机床，可对箱体、壳体、机座等大型零件进行钻孔、镗孔、扩孔、铰孔、锪平面、铣平面、切槽等切削加工，尤其适合规则孔系的钻孔、攻丝。
| 主轴直径 | mm | Φ110 | Φ130 |
| 主轴扭转力矩 | Nm | 1250 | 3200 |
| 平旋盘扭转力矩 | Nm | 1960 | 4700 |
| 主轴可承受轴向抗力 | N | 12250 | 31360 |
| 主轴内孔锥度 | ISO7:24 No50 | ISO7:24 No50 | |
| 工作台行程 |
纵向(Z轴)mm 横向(X轴)mm |
1400 1600 |
2000 2000 |
| 主轴中心线距工作台面距离 | 大(Y向)mm 小(Y向)mm |
1200 0 |
1800 0 |
| 主轴行程(W轴) | mm | 600 | 900 |
| 平旋盘滑块行程(U轴) | mm | 200 | 250 |
| 工作台可承受重量 | kg | 5000 | 10000 |
| 主轴转速范围 | rpm | 8-1100 | 8-800 |
| 平旋盘转速范围 | rpm | 4-200 | 2.5-125 |
| 工作台工作面积(长×宽) | mm | 1250×1100 | 1800×1600 |
| 主轴,主轴箱,工作台纵,横向快速移动速度 | mm/min | 3000 | 3000 |
| 平旋盘滑块进给范围 | mm/min | 0.32-2500 | 0.32-2500 |
| 主轴,主轴箱,工作台纵,横向进给范围 | mm/min | 0.32-2500 | 0.32-2500 |
| 测量系统读数精度 | mm | 0.005 | 0.005 |
| 镗孔精度 | IT7 | IT7 | |
| 镗孔表面粗糙度 | μ | 3.2-1.6 | 3.2-1.6 |
| 机床外形尺寸(长×宽×高) | mm | 5400×3430×3200 | 7030×4665×3800 |
| 机床重量(约) | kg | 18000 | 31000 |
| 主电机功率 | Kw | 15 | 22 |
| 定位精度(X/Y/Z/W) | mm | ±0.02/1000 | ±0.02/1000 |
| 重复定位精度(X/Y/Z/W) | mm | ±0.01/1000 | ±0.01/1000 |
