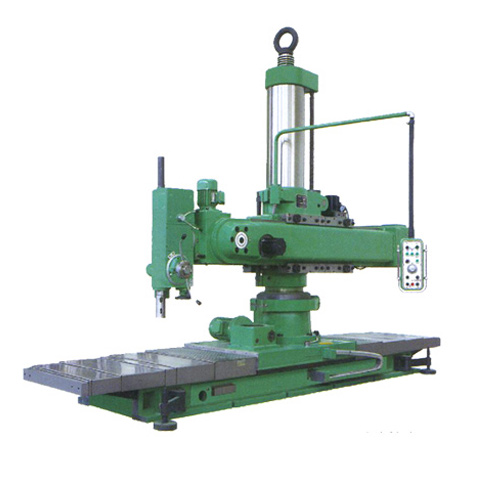

Z35系列万向滑座式摇钻

详细内容

产品特性

PRODUCT CHARACTERISTICS

滑座式摇臂钻床是将基型摇臂钻床的底座改成滑座而成，滑座可沿床身导轨移动，以扩大加工范围，适用于锅炉、桥梁、机车车辆和造船，机械加工等行业。
滑座是摇钻的重要支承部件，是驱动工作台运动的动力来源，其大件结构比较复杂。框架式设计，均匀厚度的加强筋铸造而成，有利于散热，在满足足够的支撑条件下，减轻了整体重量，从而保证整体静动态性能，使用寿命更长。

产品参数

PRODUCT PARAMETERS

型号			Z3540	Z3550
最大钻孔直径		mm	40	50
主轴中心线至立柱母线距离	最大	mm	1600	1600
主轴中心线至立柱母线距离	最小	mm	850	850
主轴行程		mm	315	315
主轴锥孔 ( 莫氏 )		No.	4#	5#
主轴转速范围		r/min	16-1250	16-1250
主轴转速级数		-	16	16
主轴进给量范围		mm/r	0.06-1	0.06-1
主轴进给量级数		-	9	9
主轴箱水平移动距离		mm	750	750
主电机功率		KW	3	4
套筒升降距离		mm	900	900
主轴箱倾斜度		-	± 90°	± 90°
滑座移动距离		mm	2000	2000
机床重量		kg	7200	7200
机床外形尺寸		mm	4350×1710×3143	4350×1710×3143
