产品特性
PRODUCT CHARACTERISTICS

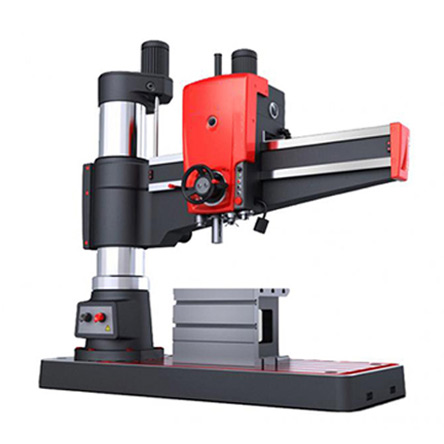

Z3063摇臂钻床主轴的正转、停止、反转均有一个手柄控制，机床摇臂的上升和下降均有操作面板的按钮控制，水泵的控制在立柱下面为黑色JYD11-25A电源开关，电源总开关为红色JYD11-25A电源切断开关控制。主轴箱下面有刻度盘，可以较好的控制主轴箱的纵向移动距离。Z3063液压摇臂钻床主要用在较大工件和孔径的加工，可以进行钻、攻、扩、铰、锪平等工艺作业，在铁路、矿山配件、重型机械、工程机械、道路施工中应用广泛。
|
项目 |
单位 |
Z3040×16/1 |
Z3050×16/1 |
Z3063×20/1 |
Z3080×25/1 |
|
最大钻孔直径 |
mm |
40 |
50 |
63 |
80 |
|
主轴中心线至立柱母线距离 |
mm |
350-1600 |
350-1600 |
450-2000 |
500-2500 |
|
主轴端面至底座工作面距离 |
mm |
350-1220 |
320-1220 |
400-1600 |
550-2000 |
|
主轴行程 |
mm |
315 |
315 |
400 |
450 |
|
主轴锥孔（莫氏） |
Morse No. |
4＃ |
5＃ |
5# |
6# |
|
主轴转速范围 |
rpm |
25-2000 |
25-2000 |
20-1600 |
16-1250 |
|
主轴转速级数 |
step |
16 |
16 |
16 |
16 |
|
主轴进给量范围 |
mm/r |
0.04-3.20 |
0.04-3.20 |
0.04-3.2 |
0.04-3.2 |
|
主轴进给量级数 |
step |
16 |
16 |
16 |
16 |
|
工作台尺寸 |
mm |
630×500 |
630×500 |
630x800 |
800x1000 |
|
主轴箱水平移动距离 |
mm |
1250 |
1250 |
1550 |
2000 |
|
主轴电机功率 |
kw |
3 |
4 |
5.5 |
7.5 |
|
整机重量 |
kg |
3500 |
3500 |
7000 |
11000 |
|
外形尺寸 |
mm |
2500×1070×2840 |
2500×1070×2840 |
3080×1250×3291 |
3730×1400×4025 |
