产品特性
PRODUCT CHARACTERISTICS

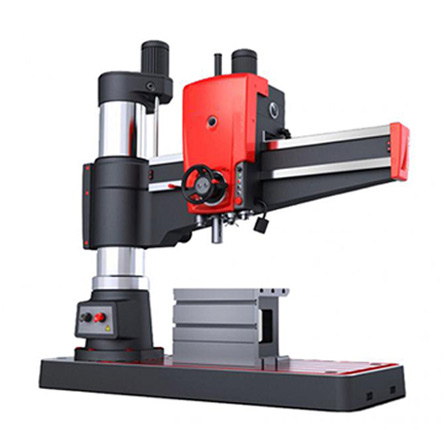

Z30100摇臂钻床适用于中、大型金属零件上钻孔、扩孔、铰孔、锪平面及攻螺纹，主要功能动作实现的手柄、按钮等操作部件集中在主轴箱上。Z30100摇臂钻床外住带动摇臂绕内柱可以回转±1100°，摇臂沿外立柱升降、主轴箱沿摇臂导轨左右移动，主轴箱实现各级转速、进给及操作，主轴箱转速在20-1600（r/min）共有16级，主轴进给量范围（0.04-3.2mm/r）共有16级，通过旋转集中手轮操作。摇臂升降是有立柱顶部电机拖动，由丝杠螺母传动，实现摇臂升降。其中升降螺母上装有保险螺母，以保证摇臂不会突然落下；摇臂夹紧是由液压驱动菱形块实现夹紧，夹紧后，菱形块自锁，摇臂上升或下降夹紧动作结束后，摇臂自动夹紧，由装载油缸座上的电气开关控制。主轴箱及立柱夹紧均是液压驱动，菱形块夹紧。两动作可同时进行，也可分开进行，操作按钮在主面板箱上。
|
项目 |
单位 |
Z30100×31 |
Z30125×40 |
|
最大钻孔直径 |
mm |
100 |
125 |
|
主轴中心线至立柱母线距离 |
mm |
570-3150 |
600-4000 |
|
主轴端面至底座工作台距离 |
mm |
750-2500 |
750-2500 |
|
主轴行程 |
mm |
500 |
560 |
|
主轴锥孔(莫氏) |
|
6# |
Metrie80 |
|
主轴转速范围 |
r/min |
8-1000 |
6.3-800 |
|
主轴转速级数 |
|
22 |
22 |
|
主轴进给量范围 |
mm/r |
0.06-3.2 |
0.06-3.2 |
|
主轴进给量级数 |
|
16 |
16 |
|
工作台尺寸 |
mm |
800×1250 |
800×1250 |
|
主轴箱水平移动距离 |
mm |
2580 |
3400 |
|
主电机功率 |
kw |
15 |
18.5 |
|
机床重量 |
kg |
20000 |
28500 |
|
机床外型尺寸(长×宽×高) |
mm |
4780×1630×4600 |
5910×2000×5120 |
