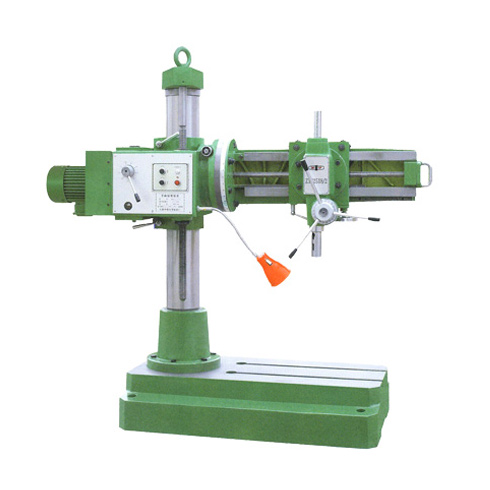

Z3732万向摇臂钻床是一款可以多方位、多角度进行360度加工工作的万向摇臂钻床，z3732万向摇臂钻床的结构组成是有主轴箱套在立柱上，主轴箱的一端通过圆盘和摇臂相连，主轴箱和摇臂利用的是两个圆盘槽相扣而成，然后用T型螺栓固定，摇臂圆盘外周有角度刻度盘，齿轮箱通过光杠把动力传递给主轴箱然后把动力传递给主轴进行作业，z3732万向摇臂钻床的主轴还可以在平行于摇臂的基础上旋转360度。通过各部件之间的旋转，机床可以在任意角度和平面内进行工作。为了更好的调整的水平和稳定在机床底座装有调节螺栓，可灵活方便解决地面不平和机床水平的校正。
|
项目 |
Z3725×8/2 |
Z3732×8 |
|
最大钻孔直径 |
mm |
25 |
32 |
|
主轴中心线至立柱母线距离 |
最大 |
mm |
800 |
820 |
|
最小 |
mm |
350 |
325 |
|
主轴端面至底座工作面距离 |
最大 |
mm |
750 |
770 |
|
最小 |
mm |
220 |
10 |
|
主轴箱水平移动距离 |
mm |
450 |
- |
|
摇臂升降距离 |
mm |
500 |
|
|
摇臂升降速度 |
m/min |
1.25 |
- |
|
摇臂绕其立柱回转角度 |
|
±180° |
±180° |
|
主轴箱绕自己的回转中心的回转角度 |
|
360° |
360° |
|
摇臂绕其自己的回转中心的回转角度 |
|
360° |
360° |
|
主轴圆锥孔（莫氏） |
No |
3 |
No.4 |
|
主轴行程 |
mm |
130 |
130 |
|
主轴转速级数 |
- |
6 |
6 |
|
主轴转速范围 |
r/min |
80-800 |
63-860 |
|
主轴进给量（转数）级数 |
- |
手动 |
4 |
|
主轴进给量范围 |
mm/r |
手动 |
0.07-0.22 |
|
刻度盘每转钻孔深度 |
mm |
100.5 |
- |
|
主轴允许最大扭转力矩 |
kgm |
20 |
100 |
|
主电机功率 |
kw |
1.5 |
1.5 |
|
机床净重/毛重 |
kg |
1000/1500 |
1000/1700 |
|
机床外形尺寸（长×宽×高） |
mm |
1730×700×1720 |
1658×720×1910 |
|
机床外包装尺寸（长×宽×高） |
mm |
1980×830×2120 |
1930×100×2150 |
