产品特性
PRODUCT CHARACTERISTICS

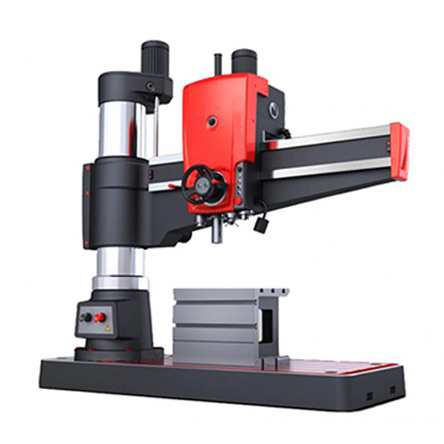

Z3080摇臂钻床适用于中、大型金属零件上钻孔、扩孔、铰孔、锪平面及攻螺纹，主要功能动作实现的手柄、按钮等操作部件集中在主轴箱上。Z3080摇臂钻床外住带动摇臂绕内柱可以回转±180°，摇臂沿外立柱升降、主轴箱沿摇臂导轨左右移动，主轴箱实现各级转速、进给及操作，主轴箱转速在20-1600（r/min）共有16级，主轴进给量范围（0.04-3.2mm/r）共有16级，通过旋转集中手轮操作。摇臂升降是有立柱顶部电机拖动，由丝杠螺母传动，实现摇臂升降。其中升降螺母上装有保险螺母，以保证摇臂不会突然落下；摇臂夹紧是由液压驱动菱形块实现夹紧，夹紧后，菱形块自锁，摇臂上升或下降夹紧动作结束后，摇臂自动夹紧，由装载油缸座上的电气开关控制。主轴箱及立柱夹紧均是液压驱动，菱形块夹紧。两动作可同时进行，也可分开进行，操作按钮在主面板箱上。
|
项目 |
单位 |
Z3040×16/1 |
Z3050×16/1 |
Z3063×20/1 |
Z3080×25/1 |
|
最大钻孔直径 |
mm |
40 |
50 |
63 |
80 |
|
主轴中心线至立柱母线距离 |
mm |
350-1600 |
350-1600 |
450-2000 |
500-2500 |
|
主轴端面至底座工作面距离 |
mm |
350-1220 |
320-1220 |
400-1600 |
550-2000 |
|
主轴行程 |
mm |
315 |
315 |
400 |
450 |
|
主轴锥孔（莫氏） |
Morse No. |
4＃ |
5＃ |
5# |
6# |
|
主轴转速范围 |
rpm |
25-2000 |
25-2000 |
20-1600 |
16-1250 |
|
主轴转速级数 |
step |
16 |
16 |
16 |
16 |
|
主轴进给量范围 |
mm/r |
0.04-3.20 |
0.04-3.20 |
0.04-3.2 |
0.04-3.2 |
|
主轴进给量级数 |
step |
16 |
16 |
16 |
16 |
|
工作台尺寸 |
mm |
630×500 |
630×500 |
630x800 |
800x1000 |
|
主轴箱水平移动距离 |
mm |
1250 |
1250 |
1550 |
2000 |
|
主轴电机功率 |
kw |
3 |
4 |
5.5 |
7.5 |
|
整机重量 |
kg |
3500 |
3500 |
7000 |
11000 |
|
外形尺寸 |
mm |
2500×1070×2840 |
2500×1070×2840 |
3080×1250×3291 |
3730×1400×4025
|
