产品特性
PRODUCT CHARACTERISTICS

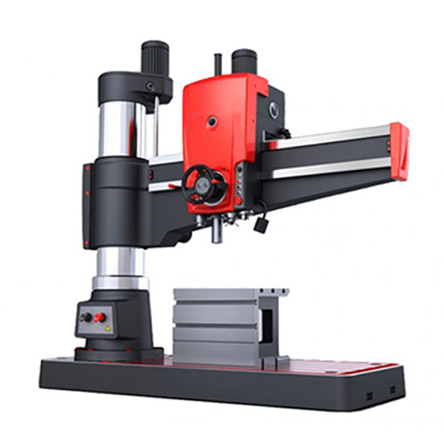

z3050液压摇臂钻床主轴正反转，（停车）制动、变速、空档等动作用一个手柄控制，操作快捷方便；摇臂导轨，外立柱表面、主轴、主轴套筒及内外回转滚道均进行淬火处理，可长期保持机床的整体稳定性和加工精度，机床使用周期得到保障。采用液压预选变速机构装置，节省辅助操作时间，摇臂钻z3050在组装期间加长生产周期尤其是对主轴箱齿轮和外立柱的磨合，保证机床各部件得到一个好的位置精度。机床的设计融入新概念设计理念，机床的科技含量不断得到加强，产品竞争力得到提升。3050液压摇臂钻机床广泛运用在大、中型工件的钻孔、攻丝、扩孔、铰孔、锪平等作业。
|
项目 |
单位 |
Z3040×16/1 |
Z3050×16/1 |
Z3063×20/1 |
Z3080×25/1 |
|
最大钻孔直径 |
mm |
40 |
50 |
63 |
80 |
|
主轴中心线至立柱母线距离 |
mm |
350-1600 |
350-1600 |
450-2000 |
500-2500 |
|
主轴端面至底座工作面距离 |
mm |
350-1220 |
320-1220 |
400-1600 |
550-2000 |
|
主轴行程 |
mm |
315 |
315 |
400 |
450 |
|
主轴锥孔（莫氏） |
Morse No. |
4＃ |
5＃ |
5# |
6# |
|
主轴转速范围 |
rpm |
25-2000 |
25-2000 |
20-1600 |
16-1250 |
|
主轴转速级数 |
step |
16 |
16 |
16 |
16 |
|
主轴进给量范围 |
mm/r |
0.04-3.20 |
0.04-3.20 |
0.04-3.2 |
0.04-3.2 |
|
主轴进给量级数 |
step |
16 |
16 |
16 |
16 |
|
工作台尺寸 |
mm |
630×500 |
630×500 |
630x800 |
800x1000 |
|
主轴箱水平移动距离 |
mm |
1250 |
1250 |
1550 |
2000 |
|
主轴电机功率 |
kw |
3 |
4 |
5.5 |
7.5 |
|
整机重量 |
kg |
3500 |
3500 |
7000 |
11000 |
|
外形尺寸 |
mm |
2500×1070×2840 |
2500×1070×2840 |
3080×1250×3291 |
3730×1400×4025
|
